Inline Flowmeting

S.K.I. GmbH

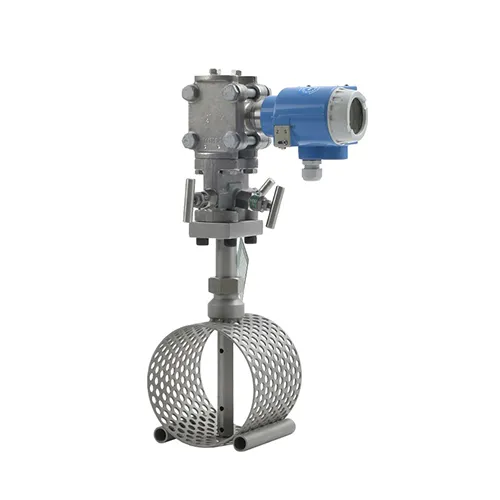

De zogenaamde SDF sensor is het hart van de inline flowmeting zoals deze is ontwikkeld door S.K.I. (Schlegel & Kremer Industrieautomation). Met de SDF middelende pitobuis kan de flow bepaald worden op bais van een verschildruk meting. Deze sensoren hebben de volgende voordelen:

  • Zeer robuust,
  • Nauwelijks onderhoud benodigd,
  • Creëren een lage drukval,
  • Hebben een hoge dynamische range en;
  • Hebben een hoge nauwkeurigheid.

De buizen zijn te verkrijgbaar in verschillende materialen en verschillende coatings. Daarmee kunnen we voor veel toepassingen en fluïda een oplossing bieden.

Eenvoudig te Installeren Inline Flowmeetsysteem met SDF Pitotbuis

Eenvoudig te Installeren Inline Flowmeetsysteem met SDF Pitotbuis

Flowmeting op Basis van Verschildruk en de Wet van Bernoulli

Eenvoudig te Installeren Inline Flowmeetsysteem met SDF Pitotbuis

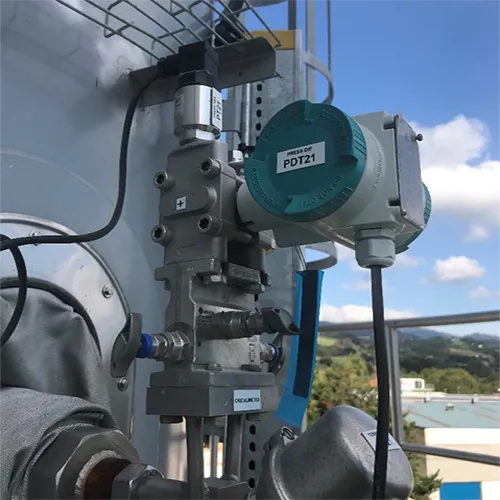

Het geheel wordt opgeleverd als een eenvoudig te installeren inline flowmeting. De basis bestaat uit de pitotbuis, een manifold en een verschildruktransmitter. De gas- of vloeistof flow veroorzaakt een drukverschil in de 2 delen van de SDF pitotbuis. Deze wordt gemeten en doorgestuurd door de verschildruk transmitter. Het manifold is er voor de 0-punt kalibratie van de transmitter, of het afsluiten van de drukleiding. De output van de transmitter (4-20 mA of HART protocol) kan verder verwerkt worden voor de flowmeting. De flow wordt berekend op basis van de berekende gemiddelde snelheid op basis van de Wet van Bernouilli en het doorstroom oppervlak van de leiding.

Volledig Geconfigureerde Flowmeting met Flowcomputer voor Maximale Nauwkeurigheid

Automatische Compensatie, 0-Stelling en Output voor Verdere Verwerking

Een volledig geconfigureerde flowmeting heeft nog een aantal extra componenten. De berekende flow op basis van verschildruk is afhankelijk van de dichtheid. Een temperatuursmeting en statische drukmeting kan worden toegevoegd om variaties in dichtheid correct te compenseren. We kunnen het systeem volledig opleveren, inclusief een flowcomputer. De flowcomputer implementeert alle compensaties a.g.v. variaties en zorgt daaarmee voor de meest nauwkeurige bepaling van het debiet. Daarnaast zorgt de flowcomputer voor de automatische 0-stelling en eventuele sturing van spoellucht. De flowcomputer is voorzien van analoge outputs en digitale output om de metingen en berekeningen te kunnen doorsturen voor verdere verwerking.

AccuFlo® QAL

AccuFlo® QAL

Qal-1 gecertificeerde flowmeting voor continue emissiemeting

AccuFlo® QAL

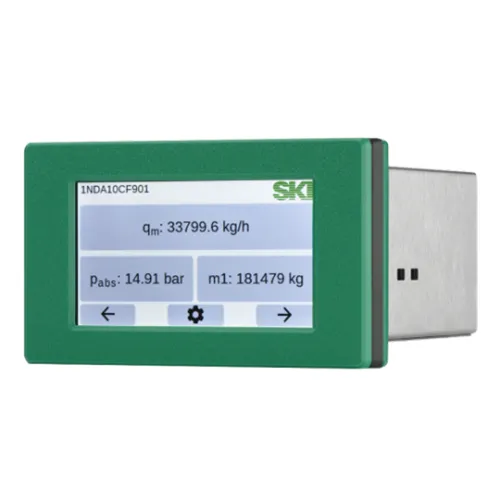

De AccuFlo® QAL is een automatisch meetsysteem, QAL-1 gecertificeerd, voor de continue bepaling van de volume stroom aan rookgassen die geëmitteerd worden. Het systeem bestaat uit een SDF sensor (S.K.I), een Sitrans P druktransmitter (Siemens) en een flowcomputer µFLOW 100LSE (S.K.I.). Optioneel kan het systeem uitgebreid worden met een statische drukmeting, een temperatuurmeting en een spoelsysteem.
