Infrarood Gasanalyse met NDIR Analysers

Wat is NDIR?

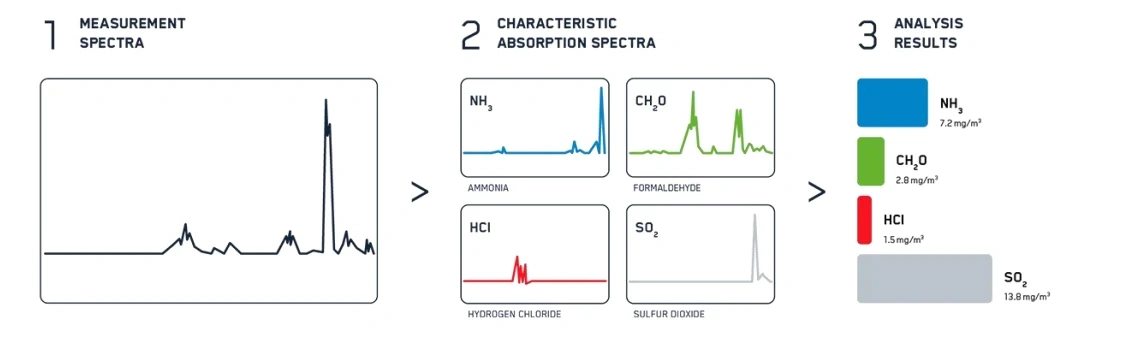

Bij het meetprincipe van NDIR (Non Dispersive Infra Red) wordt gebruikgemaakt van absorptie van infrarood licht door moleculen. Door de juiste golflengte te kiezen uit het infraroodgebied, kan een specifieke component selectief gemeten worden.

De Wet van Lambert-Beer

De Wet van Lambert-Beer geeft de relatie tussen de lichtintensiteit en de concentratie:

Ix = I0 × e(−ε·c·x)

Opbouw van een NDIR meetcel

In de basis bestaat een NDIR meetcel in een gasanalyser uit:

• Een infraroodbron
• Een optisch filter
• Een meetcel
• Een detector

Het optische filter bepaalt de selectie van de juiste golflengte waarbij gemeten wordt. De lengte van de meetcel bepaalt de detectielimiet en de meetrange. Middels het toepassen van lenzen en spiegels kan met een compacte IR-bench effectief een hoge lengte van de meetcel gerealiseerd worden.

GFC meetcel voor nauwkeurigheid

Met een GFC (Gas Filter Correlation) meetcel kan nog nauwkeuriger worden gemeten. In een GFC-cel worden meerdere signalen vergeleken middels een schijf met minimaal twee kamers. Eén kamer is gevuld met stikstof en de andere met een bekende concentratie van het te meten gas. Hierdoor is het mogelijk om praktisch continu het signaal te corrigeren voor afwijkingen als gevolg van vervuilde optische elementen of elektronische drift.

Veelvoorkomende componenten

Veel voorkomende componenten uit processen en in emissies zijn vast te stellen met NDIR-technologie. Denk hierbij aan:

• CO (Koolmonoxide)
• CO₂ (Koolstofdioxide)
• NO (Stikstofoxide)
• N₂O (Distikstofmonoxide)
• CH₄ (Methaan)

Varianten van NDIR analysers

• 19" rack
• Wandmontage
• Table top uitvoering

Andere meetprincipes kunnen worden geïntegreerd in deze analysers. Zo kan bijvoorbeeld een zuurstofmeting geïntegreerd worden en kan een volledige multigas analyser worden samengesteld.
